Hvorfor er solisolatorafbrydere til solenergisystemer uundværlige til oversøiske PV-projekter?

Da solenergi fortsætter med at vokse på verdensplan, kræver fotovoltaiske (PV) projekter højere sikkerhedsstandarder. En kritisk komponent er Solar Isolator Switch. Denne artikel forklarer, hvorfor oversøiske PV-projekter ikke kan undvære det.

1. Hvad roller gørSolisolatorafbrydereVil du spille i PV-projekter?

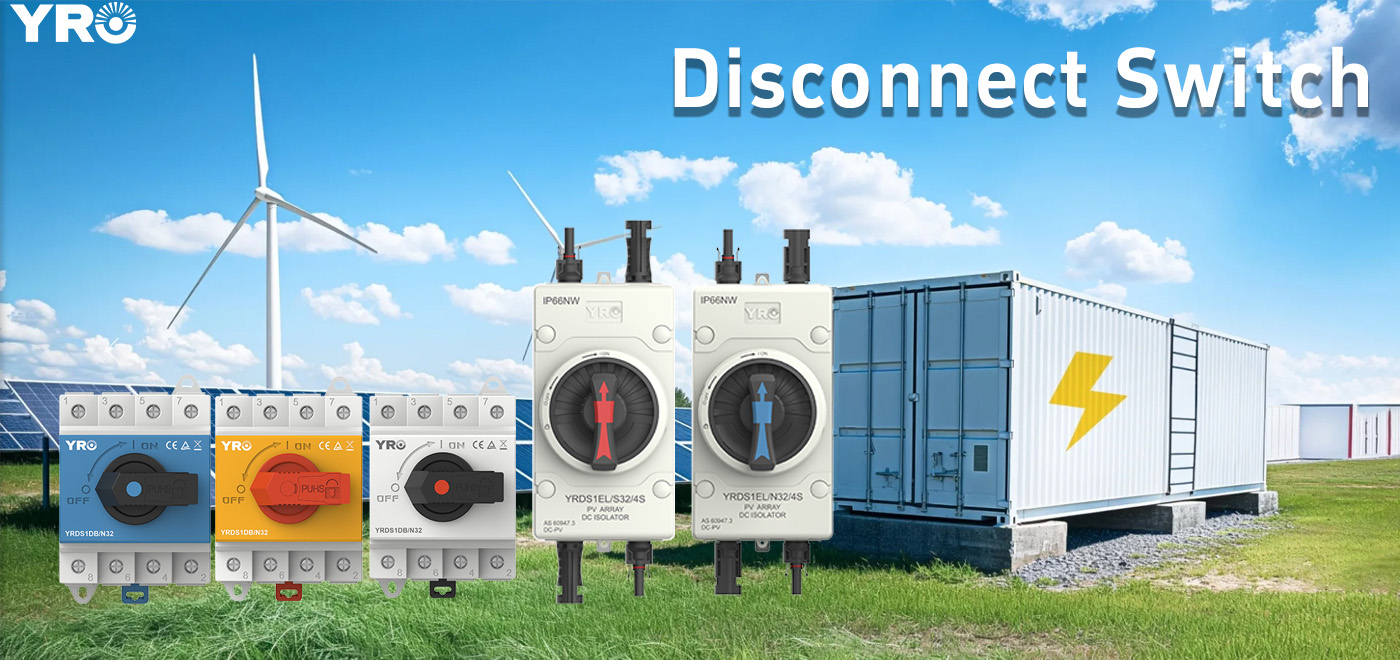

En Solar Isolator Switch er en sikkerhedsanordning, der manuelt afbryder jævnstrømmen (DC) fra solcelleanlægget. Det giver mulighed for sikker isolering af jævnstrøm genereret af solpaneler.

Sikkerhed for installatører og vedligeholdelsespersonale

Solpaneler genererer elektricitet, når de udsættes for sollys. De kan producere højspændings-DC, selv når nettet er slukket. En isolatorafbryder sikrer, at teknikere sikkert kan arbejde på systemet uden strømførende elektriske farer. En PV-streng kan præsentere spænding, når der er lys, selv når inverteren ikke producerer AC-output.

Brandforebyggelse

Defekte ledninger eller komponentfejl kan føre til elektriske brande. En korrekt klassificeret isolatorkontakt hjælper med at afbryde strømmen i nødstilfælde, hvilket reducerer brandrisikoen.

Overholdelse af elektriske standarder

De fleste lande påbyder brugen af ​​isolatorafbrydere i solcelleanlæg for at overholde sikkerhedsbestemmelserne. Disse omfatter IEC 60947, NEC Artikel 690 i USA og AS/NZS 5033 i Australien. Den australske standard AS/NZS 5033 pålagde installation af solfangerafbrydere på taget. For internationale projekter er DC-isolering ofte specificeret og verificeret inden for IEC/EN-tilpassede design- og dokumentationsprocesser. En almindelig baseline er at bruge afbrydere i overensstemmelse med IEC/EN 60947-3.

Systemvedligeholdelse og fejlfinding

Isolerende dele af systemet giver mulighed for lettere diagnostik og reparationer uden at lukke hele PV-panelet ned. En lokal isolator understøtter en gentagelig procedure, der reducerer sandsynligheden for utilsigtet kontakt, konnektorbeskadigelse eller koblingshændelser på upassende punkter i kredsløbet.

Installationssteder

Solisolatorafbrydere er normalt placeret tæt på solpanelerne på taget og tæt på DC-enden af ​​inverteren. Det betyder, at panelerne kan frakobles både på jorden og på taget. En inverter-isolatorafbryder bør installeres på DC-siden af ​​solcelleanlægget, specielt mellem PV-panelet og inverteren.

2. De skjulte risici udenSolisolatorafbrydere

Uden et pålideligt isolationspunkt er det mere sandsynligt, at teknikere improviserer. Almindelige usikre praksisser omfatter:

Frakobling af DC-stik under belastning

Uden ordentlig isolering kan teknikere trække DC-stik fra hinanden, mens kredsløbet stadig er strømførende. Dette øger lysbuerisikoen og kan skabe latente fejl, der senere viser sig som varme samlinger og beskadigede konnektorer.

Kun afhængig af fjernnedlukning

En fjernnedlukning skaber ikke en synlig lokal pause. Uden et defineret åbent punkt kan arbejdere ikke bekræfte, at kredsløbet virkelig er afbrudt, før arbejdet påbegyndes.

Forskellen mellem "Fra" og "Isoleret"

Når en inverter er deaktiveret eller ikke producerer AC, kan der stadig forblive jævnspænding fra arrayet. Dette er ikke en sikker betingelse for åbning af terminaler. I modsætning hertil, når et DC-kredsløb åbnes ved en PV-klassificeret isolator, er der et defineret åbent punkt på et kendt sted, som understøtter en kontrolleret vedligeholdelsesworkflow efter verifikation.

DC lysbuefarer

Vekselstrøm passerer naturligt gennem nulpunkter, hvilket gør lysbuer nemmere at slukke. DC-strømmen er kontinuerlig og skaber vedvarende og farlige lysbuer, når den er afbrudt. Standard AC-afbrydere mangler de specialiserede lysbuedæmpende mekanismer, der kræves til jævnstrøm. Brug af dem i solcellesystemer kan forårsage alvorlig overophedning, smeltning og alvorlig brandfare.

Risici fra isolatorer af dårlig kvalitet

Isolatorer af dårlig kvalitet kan udløse unødvendigt. Korrosion, især i kystområder, kan føre til switchfejl. Mekanisk slitage fra hyppig skift kan forringe kontakter over tid. Fugt og kemikalieeksponering kan beskadige isoleringen, hvilket gør den mere ledende. Forkert installation kan resultere i elektriske brande eller systemfejl.

Nødscenarier

Nødsituationer skaber tidspres og ufuldkommen information. Et lokalt tilgængeligt isolationspunkt gør det muligt for respondenter og personale på stedet at etablere en defineret grænse uden at gætte, hvilke ledere der forbliver spændingsførende.

3. Sådan vælger du pålidelige solisolatorafbrydere til globale solarinstallationer

Når du vælger en solisolatorafbryder til oversøiske PV-projekter, bør ingeniører overveje følgende kriterier:

Spænding og strømværdi

Kontakten skal matche eller overstige systemets maksimale spænding og strøm. Ingeniører bør beregne den værst tænkelige kolde Voc (åben kredsløbsspænding) og kontinuert strømbasis, inklusive eventuel parallelstrengstrømssum.

PV DC lysbuebeskyttelse

DC-buer er sværere at slukke end AC-buer. Switchen skal have de rigtige lysbuedæmpende egenskaber. En DC isolator switch egnet til PV er designet til at åbne kredsløbet hurtigt og styre den lysbue, der dannes som kontakter adskilt. Det "sikre brud" er kombinationen af ​​kontaktgab, isolationsafstande, mekanisk koblingshastighed og lysbuekontrol.

Vejrbestandighed og IP-klassificering

Til udendørs installationer anbefales IP65 eller højere indtrængningsbeskyttelse. En IP66-klassificering er afgørende for støv- og vandbeskyttelse. Udendørs PV-installationer påfører også UV- og termisk stress, så indkapslingsmaterialer skal tåle lang eksponering og forhøjede temperaturer.

Certificeringer og overholdelse

Se efter overholdelse af IEC, UL, TÜV eller andre regionale standarder. Til internationale projekter skal du bruge afbrydere i overensstemmelse med IEC/EN 60947-3. Overholdelse opnås ved udvælgelse plus dokumentation plus verifikation. Det opnås ikke ved at installere en uspecificeret switch.

Polkonfiguration

Ingeniører bør overveje enkeltpolet (for en leder) eller dobbeltpolet (for positive og negative DC-linjer). Det anbefales at afbryde begge DC-ledere, så vedligeholdelsesteams ikke har nogen uklarhed om grænsen.

Låsbar OFF-position

En låsbar OFF-position understøtter vedligeholdelsesisoleringsprocedurer. Når kontakten er i OFF, åbner den kredsløbet og giver tilstrækkelig isolering og adskillelse til isolering, når den bruges inden for dets nominelle forhold.

Ryd ON/OFF-indikation

En positiv koblingsmekanisme med tydelig ON/OFF-indikation hjælper teknikere med at verificere koblingstilstanden.

Tjekliste til valg af nøgle

• Bedømmelser: worst-case kold Voc, kontinuerlig strømbasis og eventuel parallel-streng strømsumning

• Kategorier: PV DC driftsklassificering passende for kredsløbet

• Placering: tilgængelig placering nær omformeren med en dokumenteret isolationsgrænse

• Afslutninger: lederrækkevidde, bøsninger/plugger, momentværdier, idriftsættelsesverifikation

• Miljø: IP-klassificering, UV-modstand, temperaturområde, tætning og monteringsmetode

• Dokumentation: Single Line Diagram (SLD) kortlægning, etiketter, idriftsættelsesjournaler og vedligeholdelsesprocedurenoter

Eftersyn og vedligeholdelse

Solfangerafbrydere bør efterses mindst en gang om året. Vedligeholdelse fokuserer på at kontrollere for varmeskader, fugtindtrængning og den fysiske integritet af kabinettet. Teknikere bør også teste den mekaniske funktion af håndtaget for at sikre, at det ikke er blevet skørt eller sidder fast.

4. Resumé

Solisolatorafbrydere er en lille, men afgørende del af ethvert solenergisystem. De sikrer sikkerhed, overholdelse og driftseffektivitet.

PV-kredsløb kan forblive strømførende under belysning. DC-kobling kræver specialbygget lysbuestyring. En PV-klassificeret Solar Isolator Switch giver ingeniører og serviceteams en defineret grænse, de kan betjene, låse og verificere.

Oversøiske PV-projekter er almindeligvis specificeret og verificeret i forhold til IEC og EN forventninger. Isolationsenheden skal være egnet til PV DC-drift, korrekt klassificeret til systemet og installeret, så teknikere kan betjene den, verificere åben tilstand og låse den ude, når det er nødvendigt.
