Hvad er en UL 1077 DC MCB? Standarder, test og applikationer

UL 1077er en produktsikkerhedsstandard for supplerende beskyttere, der anvendes i elektrisk udstyr. Denne standard gælder for beskyttelsesanordninger installeret inde i elektrisk udstyr for at give supplerende beskyttelse. For producenter, der har behov for at integrere DC-miniatureafbrydere i elektrisk udstyr, er UL 1077 en produktstandard, der kræver opmærksomhed.

Denne artikel introducerer omfanget af UL 1077, forskellene mellem UL 1077 DC MCB'er og afbrydere under andre standarder, og de vigtigste parametre, som købere skal bekræfte, når de vælger produkter.

Hvad er UL1077 certificering?

UL 1077er en sikkerhedsstandard for supplerende beskyttere, der anvendes i elektrisk udstyr, udgivet af UL Solutions.

Denne standard gælder for supplerende beskyttere, der giver ekstra overstrømsbeskyttelse til elektrisk udstyr. Disse produkter er typisk installeret inde i elektrisk udstyr i stedet for at tjene som de primære beskyttelsesanordninger til at bygge grenkredsløb.

UL 1077standarden specificerer hovedsageligt krav til supplerende beskyttere med hensyn til konstruktion, ydeevne og test.

Hvad gørUL 1077Prøve?

1. Kalibreringstest

Kalibreringstesten kontrollerer, om afbryderen fungerer i henhold til de specificerede udløsningskarakteristika.

Testen tilfører specificerede strømme til produktet og kontrollerer, om produktet udløses inden for den påkrævede tid.

2. Overbelastningstest

Overbelastningstesten kontrollerer afbryderens reaktion under gentagne overbelastningsforhold.

For DC-applikationer afhænger overbelastningstestbetingelserne af produkttypen og specifikke applikationskrav. Nogle DC-motorstartapplikationer kan bruge højere teststrømme.

Overbelastningstesten omfatter 50 driftscyklusser under specificerede forhold.

3. Udholdenhedstest

Udholdenhedstesten evaluerer miniafbryderens ydeevne efter gentagne operationer.

For relevante produkter omfatter UL 1077-kravene 6.000 operationer ved nominel strøm og nominel spænding.

Denne test kontrollerer, om produktet fortsætter med at fungere korrekt efter at have gennemført det specificerede antal elektriske og mekaniske operationer.

4. Kortslutningstest

Kortslutningstesten evaluerer DC MCB'ens ydeevne under specificerede kortslutningsforhold.

Testen kontrollerer, om produktet kan afbryde den angivne fejlstrøm og samtidig undgå uacceptable sikkerhedsrisici.

UL 1077inkluderer forskellige kortslutningstestbetingelser og kategorier. Derfor afhænger specifikke testbetingelser af produktets vurderinger og klassificering.

5. Temperaturstigningstest

Temperaturstigningstesten evaluerer miniatureafbryderens temperaturstigning under specificerede driftsbetingelser.

Testen kontrollerer temperaturændringerne af relevante strømførende dele og klemmer.

6. Dielektrisk spændingsmodstandstest

Den dielektriske spændingsmodstandstest evaluerer afbryderens isoleringssystem.

Testen anvender specificerede spændinger mellem relevante elektriske dele. Produktet skal opfylde gældende isoleringskrav under testen.

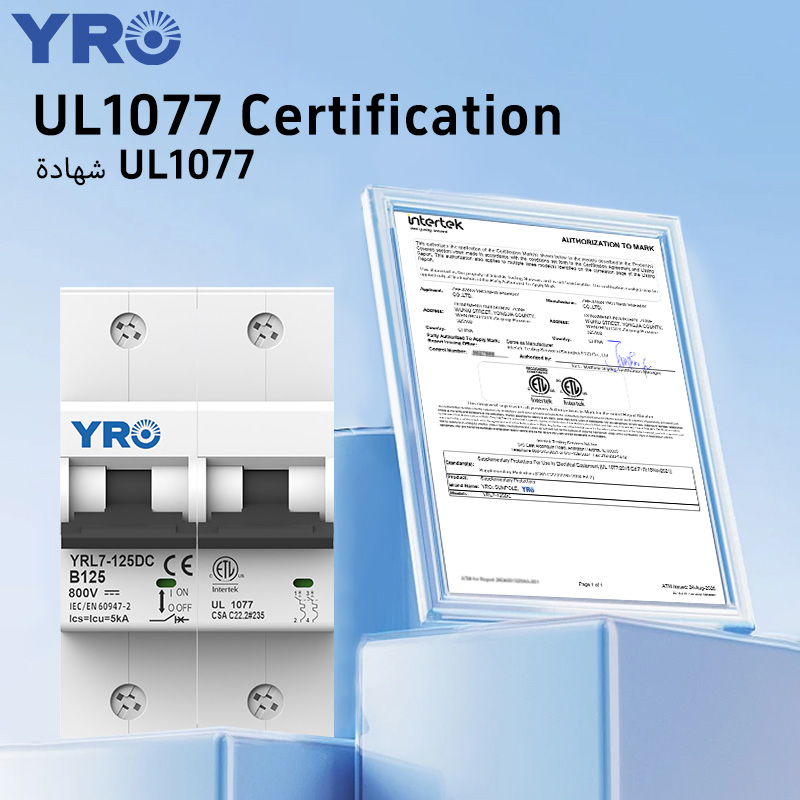

YRO DC Miniature Circuit Breaker modtager UL 1077-certificering

YRO's YRL7-125DC serie afbrydere er blevet evalueret i henhold til de gældende UL 1077 krav. UL 1077 indebærer testkrav til kalibrering, temperaturstigning, overbelastning, udholdenhed, dielektrisk spændingsmodstand og kortslutningsydelse.

Forskellige tests evaluerer produktets ydeevne under forskellige forhold. For eksempel kontrollerer kalibreringstesten tripkarakteristika, temperaturstigningstesten evaluerer temperaturændringer under specificerede driftsforhold, overbelastningstesten vurderer respons under specificerede overbelastningsforhold, og kortslutningstesten evaluerer afbrydelsesydelsen under specificerede fejlforhold.

For købere kan certificeringsoplysninger bruges til at bekræfte, om produktet opfylder certificeringskravene i deres udstyrsdesign.

Anvendelsesscenarier for maksimalafbrydere med UL 1077-certificering

Kontrolpaneler

Kontrolpaneler indeholder kontrolkredsløb, strømkredsløb og andre hjælpekredsløb. Udstyrsproducenter kan vælge DC MCB'er, der opfylder UL 1077-kravene, til supplerende overstrømsbeskyttelse af interne kredsløb i elektrisk udstyr.

Automationsudstyr

Automationsudstyr indeholder flere elektriske og elektroniske komponenter, der kræver kredsløbsbeskyttelse.

Udstyrsproducenter kan vælge MCB-afbryder baseret på følgende parametre:

· Nominel spænding

· Nominel strøm

· Antal stænger

· Turegenskaber

Den valgte beskyttelsesanordning skal svare til udstyrets elektriske krav.

Nyt energiudstyr

Nyt energiudstyr indeholder elektriske systemer, der kræver kredsløbsbeskyttelse.

Producenter af produkter såsom strømkonverteringsudstyr kan vurdere, om supplerende beskyttelsesløsninger er egnede baseret på udstyrsdesign. Det endelige valg afhænger af udstyrets specifikke struktur og tilsvarende beskyttelseskrav.

Konklusion

UL 1077-certificering bruges hovedsageligt til supplerende beskyttelsesapplikationer inde i elektrisk udstyr.

UL 1077-standarden evaluerer supplerende beskytterydelse fra flere aspekter, herunder driftsegenskaber, temperaturstigningsydelse, overbelastningsydelse, udholdenhedsydelse, isoleringsydelse og kortslutningsydelse.

Ved køb af elektriske afbrydere skal købere overveje udstyrsapplikationer, nominel spænding, nominel strøm, antal poler, udløsningskarakteristika og gældende certificeringskrav.

Forståelse af anvendelsesomfanget af UL 1077-certificering kan hjælpe udstyrsproducenter og -købere med at vælge passende kredsløbsbeskyttelsesprodukter baseret på elektriske designkrav.
