Hvordan kan en WiFi 6-10 Strings RSD Fast Shutdown-enhed forbedre Solar PV-sikkerheden?

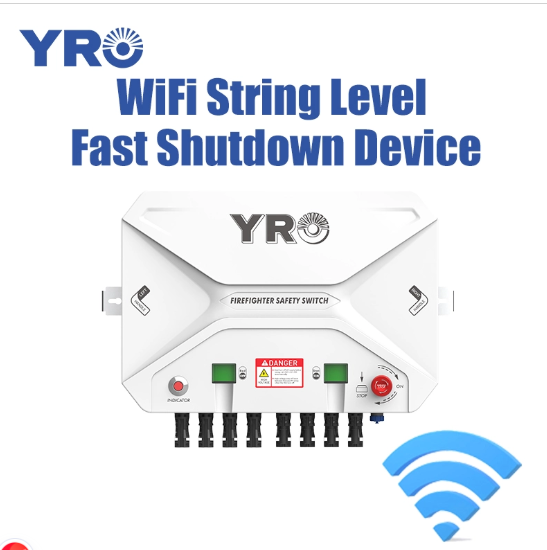

Forstå en WiFi 6-10 Strings RSD Fast Shutdown-enhed

Solcelleanlæg genererer jævnstrøm, når tilstrækkeligt sollys når modulerne. Selv når inverteren er slukket, kan dele af PV-panelet og dets DC-ledninger forblive strømførende. Dette skaber et vigtigt sikkerhedshensyn for installatører, vedligeholdelsespersonale, beredskabspersonale og systemejere.

En hurtig nedlukningsenhed, almindeligvis kaldet en RSD, er designet til at afbryde eller reducere elektrisk output inden for en defineret del af et PV-system, når dets nedlukningsfunktion er aktiveret. En hurtig shutdown-enhed på strengniveau kan håndtere flere PV-strenge gennem et delt kabinet og omskifterarrangement, afhængigt af dens design og nominelle konfiguration.

Udtrykket6-10 strengerefererer generelt til en enhedsfamilie beregnet til at rumme en konfiguration inden for det strengtælleområde. Det betyder ikke, at hver model automatisk understøtter enhver mulig spænding, strøm eller ledningsarrangement. Den valgte models datablad og ledningsdiagram bestemmer den tilladte konfiguration.

Når WiFi er inkluderet i produktspecifikationen, kan det give en kommunikations- eller fjernbetjeningsfunktion. WiFi er dog ikke en iboende funktion ved enhver hurtig nedlukningsenhed. Købere bør bekræfte, om den nøjagtige model understøtter WiFi, RS485, en anden kommunikationsgrænseflade eller kun en konventionel nedlukningskontrolmetode.

Sådan fungerer hurtig nedlukning i et solcelleanlæg

Et typisk streng-niveau hurtigt nedlukningsarrangement inkluderer PV-moduler, DC-strengledninger, en nedlukningskontakt eller controller, en inverter og det tilhørende beskyttelses- og jordingsudstyr. Det nøjagtige layout varierer efter systemarkitektur og lokale elektriske krav.

Trin 1: Normal strømproduktion

Under normale driftsforhold producerer solcellemoduler jævnstrøm. Strømmen løber gennem de konfigurerede strengkredsløb mod inverteren, hvor den omdannes til vekselstrøm til brug eller eksport.

Trin 2: En nedlukningshændelse påbegyndes

En udpeget kontakt, kontrolkredsløb, strømtabstilstand eller godkendt styresignal kan starte nedlukning, afhængigt af enhedens design. Nogle produkter tilbyder også valgfri kommunikation eller temperaturrelaterede funktioner. Disse funktioner skal bekræftes for den faktiske model i stedet for at antages fra RSD-kategorien alene.

Trin 3: Enheden afbryder de specificerede DC-kredsløb

Når den nødvendige trigger detekteres, betjener enheden sin interne DC-isoleringsmekanisme i overensstemmelse med dens design. De berørte kredsløb afbrydes som specificeret af producenten. Den resulterende spænding og nedlukningsreaktion afhænger af systemtopologi, enhedsplacering, koblingsarrangement og de gældende krav.

Trin 4: Personale Følg den godkendte sikkerhedsprocedure

Efter nedlukning skal kvalificeret personale følge installationens nød- og elektriske sikkerhedsprocedurer. De bør ikke antage, at PV-moduler holder op med at generere elektricitet i sollys, eller at hver sektion af ledninger automatisk er sikker at røre ved.

For systemdesignere er den vigtige opgave at verificere den komplette nedlukningssekvens, enhedens udløsningsmetode, placeringen af ​​koblingsudstyret og den påkrævede reaktion under normale forhold og fejlforhold.

Hvorfor nedlukning af flere strenge er vigtige for solenergiprojekter

Administrer flere strenge kredsløb

En enhed designet til seks til ti strenge kan hjælpe med at organisere nedlukningsudstyr til PV-arrays med flere strengkredsløb. Afhængigt af det godkendte design kan dette forenkle udstyrslayout og reducere behovet for separate kabinetter. De faktiske besparelser afhænger af antallet af strenge, kabelruter, installationsarbejde og projektkrav.

Understøtte beredskabsplanlægning

Udstyr til hurtig nedlukning kan indgå i en bredere elektrisk sikkerhedsstrategi, der skal reducere farer under nødsituationer og vedligeholdelse. Tydelig mærkning, tilgængelige kontrolsteder og dokumenterede nedlukningsprocedurer hjælper personalet med at forstå, hvordan systemet betjenes.

Adresse Udendørs installationsforhold

Solcelleudstyr udsættes ofte for regn, støv, temperaturændringer, sollys og andre miljøbelastninger. Et passende kabinet og korrekt installerede kabelindgange hjælper med at beskytte interne komponenter. Det påkrævede beskyttelsesniveau skal svare til installationsmiljøet og producentens instruktioner.

Forbedre systemorganisation

Et planlagt flerstrengsarrangement kan gøre kredsløbsidentifikation og vedligeholdelsesdokumentation mere ligetil. Installatører bør mærke de berørte strenge, registrere enhedsplaceringer og vedligeholde et opdateret enkeltlinjediagram, så teknikere kan identificere det udstyr, der er forbundet med hvert PV-kredsløb.

Tillad projektspecifikke kontrolmuligheder

Nogle RSD-produktfamilier tilbyder yderligere kontrol- eller kommunikationsfunktioner. Hvis et projekt kræver fjernbetjening, WiFi-kommunikation eller integration med et andet overvågningssystem, skal du bekræfte den nøjagtige grænseflade, understøttede protokol, driftsområde og kontroladfærd, før du vælger en model.

Nøgle tekniske specifikationer, der skal evalueres før køb

Teknisk kompatibilitet er essentiel, når du vælger en hurtig nedlukningsenhed. En strengtælling alene er ikke nok til at fastslå egnethed. Sammenlign det foreslåede udstyr med PV-moduldata, inverterindgangsgrænser, kredsløbsdesign og lokale elektriske krav.

Til reference, YRO's offentliggjorte produktinformation for dens6-10 Strings RSD Fast Shutdown-enhedidentificerer model YRSD-8A med en angivet DC-strengspænding på 1500 V, strengstrøm på 26 A, nominel AC-spænding på 230 V, driftsspænding på 100-270 V AC, et driftstemperaturområde på -40°C til +85°C og IP66-beskyttelse. Disse tal skal kontrolleres i forhold til det seneste datablad og den nøjagtige model, der tilbydes for projektet.

Anvend ikke én models specifikationer på hvert produkt i 6-10 strenge-familien. Spændings- og strømværdier, kommunikationsfunktioner, ledningsarrangementer og certificeringer kan variere mellem versionerne.

6-10 String RSD vs. andre nedlukningsløsninger

Forskellige PV-projekter har brug for forskellige nedlukningsarkitekturer. En flerstrenget enhed kan være passende til nogle layouts, mens udstyr på modulniveau eller et andet godkendt system måske bedre opfylder projektets krav.

Disse løsninger er ikke automatisk udskiftelige. For eksempel giver en afbrydelse på strengniveau ikke nødvendigvis spændingsreduktion på modulniveau. Den passende løsning skal vælges i henhold til den nødvendige sikkerhedsfunktion, udstyrsarkitektur og gældende elektriske regler.

Sådan vælger du den rigtige RSD-enhed til et PV-projekt

1. Beregn det faktiske antal strenge

Start med PV-layoutet og antallet af kredsløb, der skal styres. Bekræft, om den foreslåede enhed rummer det tilsigtede antal strenge, og om ledningsarrangementet følger producentens godkendte diagram.

2. Kontroller den maksimale systemspænding

PV åben kredsløbsspænding stiger, når modultemperaturen falder. Brug modulproducentens temperaturkoefficient og stedets forventede minimum designtemperatur til at beregne den maksimale strengspænding. Sammenlign resultatet med udstyrets klassificering og gældende designgrænser.

3. Bekræft strøm- og beskyttelseskoordinering

Gennemgå modulets strømkarakteristika, parallelstrengsarrangementer, beskyttelsesanordninger, lederklassificeringer og RSD-producentens grænser. Antag ikke, at den angivne strengstrøm svarer til enhver mulig maksimal strøm- eller kortslutningsværdi.

4. Bekræft nedlukningsmetoden

Bestem, om projektet kræver en manuel nødafbryder, en defineret AC-tabsreaktion, en valgfri temperaturudløst funktion, fjernbetjening eller en anden specificeret metode. Bekræft hele sekvensen med producenten og systemdesigneren.

5. Tjek kommunikationskrav

Hvis WiFi er påkrævet, så spørg, om enheden indeholder et WiFi-modul, hvilke netværksforhold den har brug for, og hvilke funktioner der rent faktisk kan udføres eksternt. Hvis RS485 bruges, skal du bekræfte den understøttede protokol, ledninger og kompatibilitet med den tilsigtede controller. Trådløs forbindelse bør ikke behandles som en erstatning for en påkrævet nødstopkontrol.

6. Gennemgå installationsbetingelserne

Vurder omgivelsestemperatur, direkte sollys, vandeksponering, støv, monteringsoverflade, kabelføring og adgang til vedligeholdelse. Kapslingsklassificeringen er kun meningsfuld, når produktet er installeret med passende forskruninger, konnektorer, tætninger og dæksler.

Installationsplanlægning og sikkerhedsovervejelser

Udstyr til hurtig nedlukning håndterer potentielt farlige DC-kredsløb. Installation, idriftsættelse og test skal udføres af kvalificeret personale i overensstemmelse med producentens instruktioner og de elektriske regler, der gælder for projektstedet.

Planlæg enhedens placering

Følg producentens specificerede monteringsposition og systemdiagram. Hvor designet kræver installation tæt på PV-panelet, skal du overveje adgang, kabellængde, vejrpåvirkning og ruten til inverteren eller tilhørende udstyr. Hold nødkontrolstedet klart identificeret og tilgængeligt efter behov.

Bekræft ledningsdiagrammet

Bekræft DC-polaritet, strengtildeling, lederstørrelse, konnektorkompatibilitet, jord- eller bindingskrav, AC-forsyningsforbindelser og kontrolledninger, før arbejdet påbegyndes. Forkert polaritet eller inkompatible stik kan beskadige udstyr og skabe sikkerhedsrisici.

Koordiner nedlukningskontrollen

Sørg for, at kontrolmetoden matcher projektdesignet. Identificer, hvilken hændelse der starter nedlukning, og hvilken elektrisk tilstand der skal resultere. Hvis flere enheder eller kontrolkomponenter er involveret, skal du dokumentere, hvordan de interagerer, og hvad der sker, hvis et signal eller strømforsyning mistes.

Kommission før overdragelse

Brug den godkendte idriftsættelsesprocedure til at verificere enhedens funktion, kredsløbsidentifikation, den påtænkte nedlukningsreaktion og eventuelle kommunikationsfunktioner. Registrer resultaterne og opdater systemtegningerne. Improvisér aldrig live testprocedurer eller omgå en beskyttelsesfunktion for at fuldføre en test.

Inspektion, test og vedligeholdelse for pålidelig drift

Selv en korrekt valgt nedlukningsenhed kræver en passende vedligeholdelsesplan. Inspektionsintervaller bør afspejle producentens anbefalinger, miljøforhold, lokale krav og installationens risikoprofil.

• Visuel inspektion:Kontroller kabinettet for revner, stødskader, korrosion, vandindtrængning eller tegn på overophedning.
• Kabel- og stikkontrol:Se efter løse, beskadigede eller ukorrekt understøttede kabler, og kontroller stikkets tilstand ved hjælp af godkendte procedurer.
• Mærkningsgennemgang:Sørg for, at nedlukningskontrol, enhedsidentifikation og berørte kredsløb forbliver tydeligt mærket.
• Funktionstest:Test nedlukningsfunktionen i henhold til producentens godkendte procedure og gældende sikkerhedsregler.
• Kommunikationstjek:Hvor der er WiFi eller RS485, skal du verificere de understøttede kommunikations- og kontrolfunktioner uden at antage, at en netværksforbindelse beviser, at sikkerhedsfunktionen virker.
• Dokumentation:Registrer inspektioner, testresultater, reparationer, reservedele og ændringer i PV-systemets layout.

Hvis der konstateres en unormal tilstand, skal du følge den godkendte isolerings- og serviceprocedure. Åbn ikke strømførende udstyr eller foretage interne reparationer, medmindre producenten udtrykkeligt tillader arbejdet, og den person, der udfører det, er kvalificeret.

En praktisk indkøbstjekliste for solcelleinstallatører og -distributører

Før du anmoder om et tilbud på en WiFi 6-10 Strings RSD Fast Shutdown Device, skal du forberede projektets elektriske og kommercielle krav. Klar information hjælper leverandører med at identificere en passende konfiguration og reducerer forsinkelser forårsaget af gentagne tekniske afklaringer.

Sammenlign leverandører på teknisk pasform, dokumentationskvalitet, kommunikation, leveringssikkerhed og eftersalgssupport i stedet for at stole på prisen alene. Hvis produktet er beregnet til et reguleret marked, skal du kontrollere, at den nøjagtige model og konfiguration opfylder kravene i projektjurisdiktionen.

ZHEJIANG YRO NEW ENERGY CO., LTD.leverer hurtige nedlukningsløsninger til fotovoltaiske applikationer. Købere kan gennemgå virksomhedens produktoplysninger og diskutere det nødvendige antal strenge, elektriske klassificeringer, kabinetbeskyttelse, kontrolmetode og tilgængelige muligheder, før de færdiggør en specifikation.
