Hvad er en over og under spændingsbeskytter?

I kraftsystemer er spændings abnormiteter en af de vigtigste årsager til udstyrsskader og sikkerhedsfarer. Nogle menneskers enheder fungerer ikke ordentligt, mens andre bliver udbrændt - disse funktionsfejl er direkte relateret til spændingsproblemer.

Hvad er en over og under spændingsbeskytter?

EnOver/under spændingsbeskytterer en beskyttelsesenhed, der integrerer spændingsovervågning, logisk vurdering og strømstyring. Det overvåger kontinuerligt forsyningsspændingen og afskærer automatisk kredsløbet, når spændingen overstiger eller falder under forudindstillede sikre grænser. Derefter forsinker det automatisk reset, når spændingen normaliseres, hvilket giver dynamisk beskyttelse af elektrisk udstyr og kraftsystemer. I modsætning til lynnedslagere (som kun vogter mod kortvarige pigge),SpændingsbeskyttereTilbyde kontinuerlig overvågning og omfattende beskyttelse mod både høje og lavspændingsbetingelser.

På trods af deres betydning forvirrer mange menneskerover og under spændingsbeskytteremedLynarrestere. Værre er det, at nogle undervurderer risikoen for underspænding. I de følgende sektioner vil vi debunkere misforståelser og afklare tekniske forskelle.

Kan husholdningsapparater med lav spænding skade?

Kort svar: Ja. Mens højspænding er en åbenlyst trussel, er lav spænding en skjult fare. Kernemekanismerne ved underspændingsskade er som følger:
Nuværende kompensationseffekt
De fleste apparater er designet til 220-240V eller 110-120V (varierer efter land).
I henhold til p = v*i, når spænding (v) falder, øges strøm (i) for at opretholde effekten (p). For eksempel:
En 1000W køleskabskompressor (tegning 4,5a ved 220V)
Ved 180V kan strømmen stige til 1000W / 180V≈5,56A (23% stigning)
Spændingsvingninger inden for ± 10% er normale. Hvis de overskrider dette interval, vil der være en risiko for overophedning.
Overophedning af farer
Udstyret kompenserer for strøm ved at øge strømmen, hvilket får temperaturstigningen af ledninger og komponenter til at accelerere. De typiske manifestationer er:
Motorviklingisolering nedbrydning (levetid halvdele pr. 10 ℃ stigning)
MOSFET -fiasko i magtadaptere (Junction Temps> 150 ℃)
Kontroller logikfejl
Når elektroniske enheder er underspænding, kan følgende forekomme:
MCU -fejlfunktioner (f.eks. En vaskemaskine, der fejlagtigt aktiverer spin -tilstand)
Switch-mode strømforsyninger, der kommer ind i "Hiccup-tilstand" (gentagne genstartskader kondensatorer)

Hvad er forskellen mellem en lynrester og en over/under spændingsbeskytter?

Overspændingsbeskyttere ogoverspænding og underspændingsbeskyttereer to komplementære, men markant forskellige typer beskyttelsesenheder i kraftsystemer. Følgende er en systematisk sammenligning baseret på multi-source tekniske data og praktiske situationer, der er stødt på. Hvis der er nogen fejl, så send en e -mail til[email protected]For at rette dem:

1. beskyttelsesmål og funktioner

2. Operationsmekanismer

• ● Lightning Arrester (SPD)

Bruger ikke-lineære komponenter (f.eks. MOV'er, gasafladningsrør) til at skabe en lavimpedanssti inden for 1-25N'er, hvilket afledning af overspændingsstrøm til jorden, mens den begrænser resterende spænding.

Responstid: 1–100ns

Handlingstilstand: Passiv afledning (parallel forbindelse, ingen kredsløbsafbrydelse)

• ● Over/under spændingsbeskytter

Prøver Spænding i realtid ： Hvis tærskler overtrædes, skærer en relæ strømmen og forsinker nulstilling efter gendannelse.

Responstid: 1–2 sekunder (omvendt tidskarakteristik: hurtigere til svær overspænding)

Handlingstilstand: Aktiv afbrydelse (serie-tilsluttet, kontrollerer kredsløbsbrud)

3. applikationsscenarier

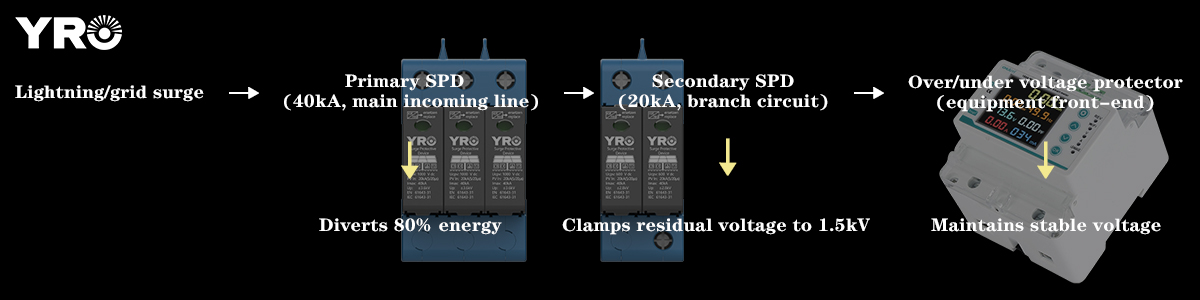

Ved at tage husholdningsstyrkefordeling som eksempel blev et beskyttelsessystem på tre niveauer designet:

Fra dette kan det ses, at overspændingslynbeskyttelsesanordninger og overspænding og underspændingsbeskyttelsesanordninger er komplementære: SPD kan ikke klare kontinuerlig overspænding i elnettet, og på dette tidspunkt er der behov for en spændingsbeskyttelsesindretning for at afskære strømforsyningen. Spændingen beskytter har intet svar på lynniveau på nanosekund og kræver SPD for at give kortvarig beskyttelse.

Konklusion

Spændingsvingninger er uundgåelige, men deres skade kan forhindres. Overspænding og underspændingsbeskyttere giver dobbeltbeskyttelse mod overspænding og underspænding på en enkel og økonomisk måde. Når de bruges sammen med overspændingsarrestere, kan de opnå et højere beskyttelsesniveau. Uanset om du er i et område med ustabile strømnet eller blot søger ro i sindet, er det en langsigtet foranstaltning at installere overspænding og underspændingssystemer.
