Hvad er en afbryderkontakt, og hvordan fungerer den?

Under rutinemæssig vedligeholdelse af kraftsystemer støder teknikere ofte på en udfordrende situation: hvordan man sikkert afbryder elektrisk strømning, når serviceudstyr, mens de forhindrer ulykker som bue -blinker eller eksplosioner på grund af operationelle fejl? Det er netop baseret på denne faktiske situation, at afbrydelsen, en dedikeret enhed, er blevet udviklet og anvendt.

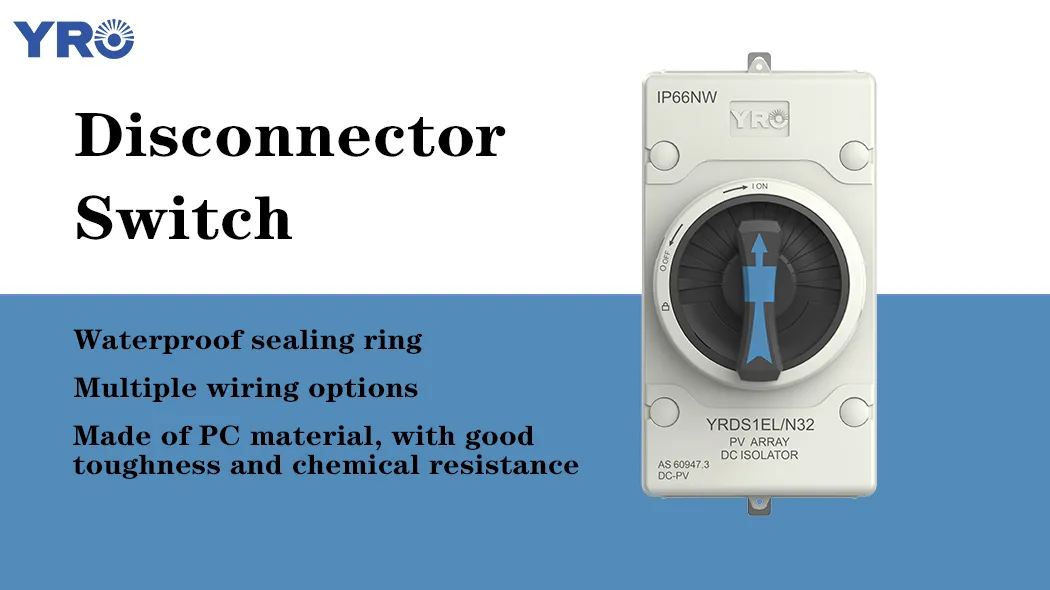

Hvad er en afbryderkontakt？

A afbrydelseskontakter en mekanisk enhed, der bruges i elektriske systemer for at sikre, at kredsløb er helt frakoblet. Dets hovedfunktion er at give synlig fysisk isolering, når udstyr er under vedligeholdelse eller funktionsfejl, forhindre utilsigtet magt og sikre operatørernes sikkerhed. Et punkt at bemærke: Det bruges normalt ikke til ON OFF -betjening af belastningsstrømmen, men tjener til at "isolere strømforsyningen".

Disconnectoren, også kendt som afbryderknivafbryderen, er i det væsentlige et metalkontaktsystem med en isolerende understøttelsesstruktur. I modsætning til kredsløbsbrydere har det ikke lysbue-udvidelse, hvilket betyder, at det er forbudt at fungere under belastning; Ellers kan udstyret brændes ud under høj spænding.

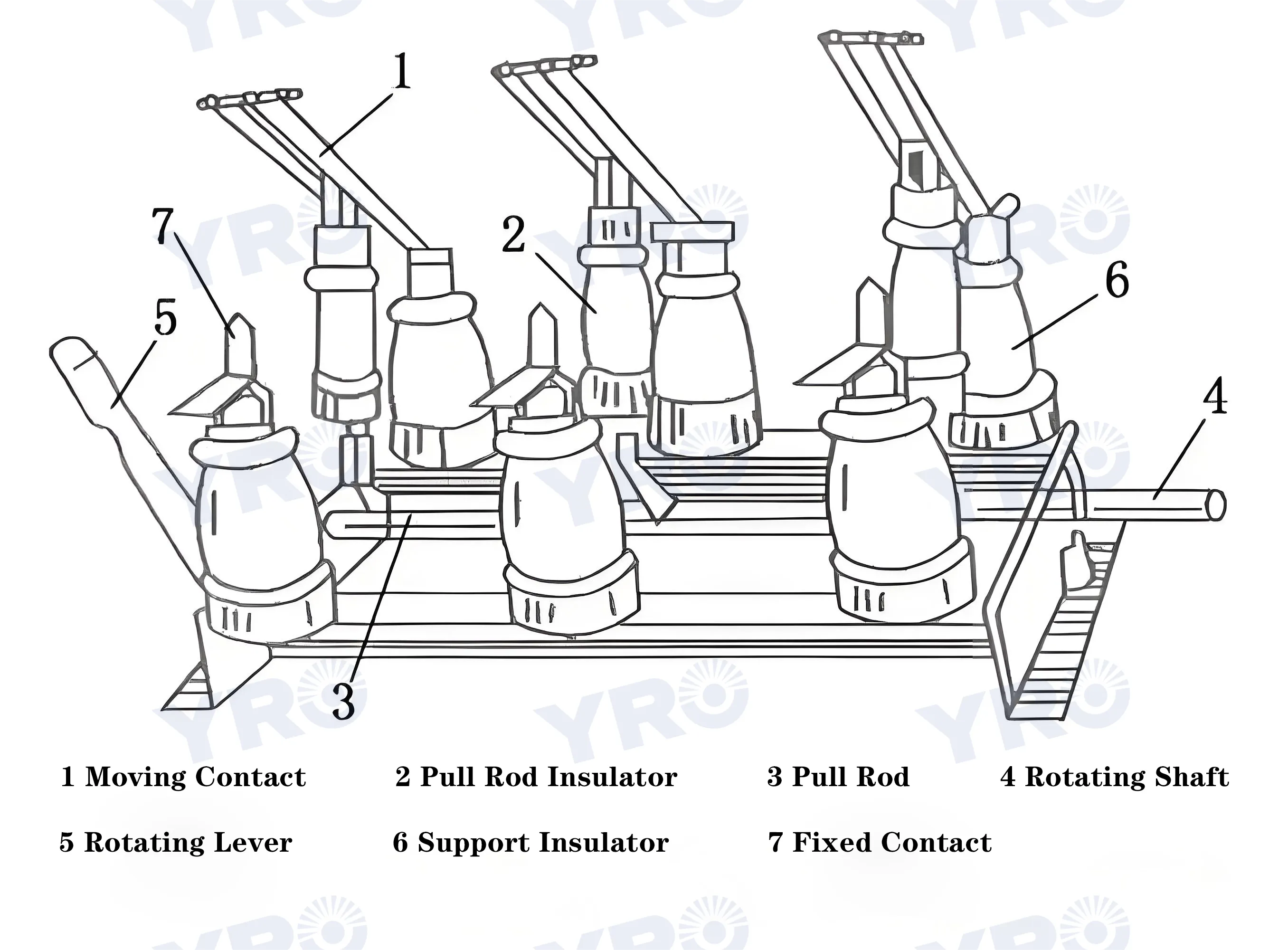

Hvordan fungerer en afbryderkontakt?

1. åbningsoperation:

Trin 1: Bekræft, at afbryderen er blevet afbrudt, og at der ikke er nogen belastningsstrøm i kredsløbet.

Trin 2: Kør den bevægelige kontakt for at rotere eller oversætte gennem driftsmekanismen, adskille den fra den statiske kontakt for at danne en synlig brudoverflade.

Trin 3: Når kontakterne er adskilt, skal brudafstanden opfylde isoleringskravene (for eksempel i et 10 kV -system, det skal være ≥150 mm) for at sikre, at ingen aktuelle passerer igennem.

Trin 4: Lås den åbne position, og bekræft status gennem en mekanisk indikator eller det elektriske signal.

2. Lukningsoperation:

Trin 1: Efter at have kontrolleret, at der ikke er nogen abnormiteter i kredsløbet, skal du fjerne sammenkoblingsenheden.

Trin 2: Driftsmekanismen driver den bevægelige kontakt for at skabe tæt kontakt med den statiske kontakt, hvilket sikrer kontakttrykket (såsom at blive komprimeret af en fjeder) for at reducere kontaktmodstanden.

Trin 3: Forbedre stabilitet gennem kontaktklemningsdesign (såsom dobbeltbladstruktur) og elektromagnetisk lås (i høje kortslutningsstrømscenarier).

Hvad er de unikke funktionelle funktioner i forskellige typer strømafbrydelser?

Klassificeret efter spændingsniveau

Højspændingsafbrydelsesafbrydere: Det bruges i højspændingseffektsystemer på 10 kV og derover og installeres normalt mellem understationer eller distributionstransformatorer. Det har en kompleks struktur og kræver stærk isoleringsydelse og mekanisk styrke.

Lavspændingsafbrydelsesafbrydere: Det bruges i AC 220V/380V og DC -systemer, der er vidt anvendt i industrielle elektriske skabe og fotovoltaiske kassekasser. Den har en kompakt struktur og enkel operation.

2. klassificeret efter strukturel form

Knivafbrydertype Disconnector: Den er formet som et metalblad og opnår slukket ved at indsætte eller trække den ud. Det bruges normalt i lavspændingssystemer og er den mest intuitive form.

Rotationsafbrydelsesafbrydere: Ved at dreje driftshåndtaget lukkes eller åbnes de interne kontakter. Det er velegnet til scenarier med begrænset plads og bruges ofte på mekaniske kontrolpaneler.

Skuffetype Disconnector: Installeret i skuffe -switch -kabinetter, det er praktisk til vedligeholdelse og udskiftning og bruges ofte i strømdistributionssystemer, der kræver hyppig drift.

3. klassificeret efter installationsmetode

Indendørs afbrydelse: Den bruges i indendørs miljøer og er designet med en større vægt på kompakt struktur og støvsikker kapacitet.

Udendørs sikkerhedsafbrydelse: Det er velegnet til udendørs miljøer som udendørs eller på hustagene og skal have god regntæt, UV-bevis og anti-korrosionsydelse.

4. klassificeret efter operationstilstand

Manuel strømafbrydelse: Den mekaniske forbindelsesstang er drevet af en isoleret driftsarm eller et roterende håndtag for at adskille kontakterne. Denne metode bruges for det meste i lavspænding eller småskala strømdistributionssystemer.

Elektrisk drift: Åbning og lukning af kontakten opnås ved at køre gearmekanismen med en elektrisk motor, der ofte ses i scenarier, såsom højspændingsstationer, der kræver fjernbetjening.

Konklusion

Selvom afbrydelse ikke er det mest komplekse elektriske udstyr, er det en vigtig komponent til at sikre personlig sikkerhed og stabile driften af ​​kredsløbssystemet. Fra den grundlæggende definition til arbejdsprincippet og derefter til de funktionelle forskelle mellem forskellige produkter, kan vi se, at det at vælge den passende afbryder ikke kun kan forbedre vedligeholdelseseffektiviteten, men også reducere ulykkesfrekvensen markant.

Hvis du stadig ønsker at gå dybere ned i en bestemt model eller installationssag, kan YRO yderligere analysere den faktiske applikationssituation for dig eller anbefale passende produkter. Hvis du har brug for hjælp, er du velkommen til at kontakte os
