Hvilke elektriske komponenter er typisk inkluderet i en distributionsboks?

Som en vigtig del af nutidens strømnettet udfører distributionsbokse to vigtige job: levering af magt til det sted, hvor det er nødvendigt, og beskytter mod elektriske farer. Du finder dem i fabrikker, kontorbygninger og endda hjem med afbrydere, sikringer og andre vigtige komponenter installeret inde. Disse komponenter arbejder sammen som et godt koordineret team for at nå det samme mål. Mens de opretholder en stabil forsyning af elektricitet, overvåger de konstant for fejl og handler hurtigt for at stoppe potentielle problemer, før de forårsager reel skade.

Hvad er de generelle elektriske komponenter i en distributionsboks, og hvad er deres funktioner?

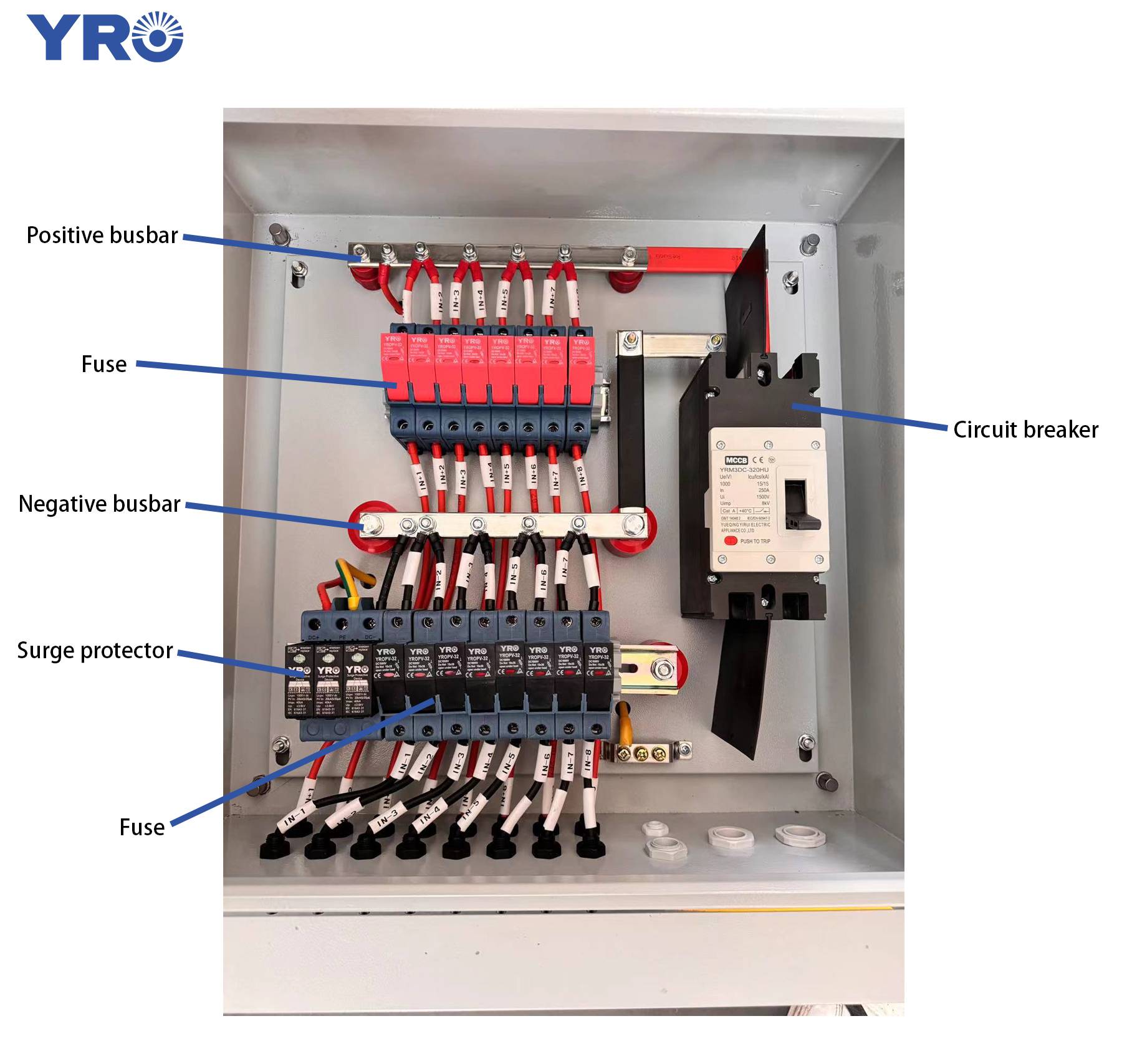

Åbn omslaget tilDistributionsboks, og en blændende række af komponenter kommer i betragtning. Vi vil forklare deres funktioner i rækkefølge fra top til bund og fra venstre til højre.

1. Busbar

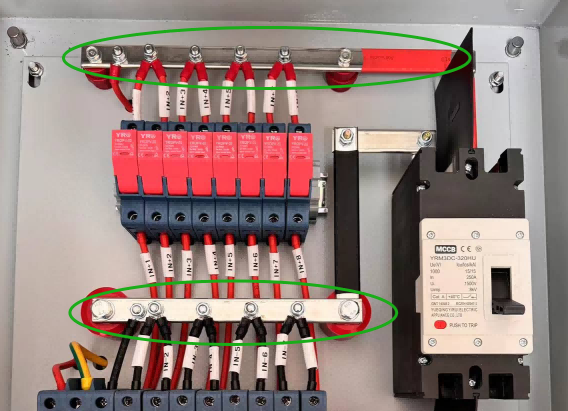

En busbar er en ledende komponent i enDistributionsboksDet er ansvarlig for at forbinde positive og negative ledere. Busbaren er ofte lavet af kobber. Da kobber har fremragende elektrisk ledningsevne, giver det strøm til at flyde glat, reducerer effekttab og forbedrer effektoverførselseffektiviteten. Derudover har kobber også høj mekanisk styrke og kan modstå store strømbelastninger, hvilket er vigtigt for at opretholde den stabile drift af kraftudstyr.

For at gøre busbarens ydeevne bedre, er den normalt dækket med et lag med tin. Tin kan forhindre kobber i at oxidere med luft i lang tid og undgå stigningen i kontaktmodstand forårsaget af det oxiderede lag. Derudover reducerer tinbelægning chancen for at buge og udløse, hvilket gør elektriske forbindelser mere sikkert.

2. sikring

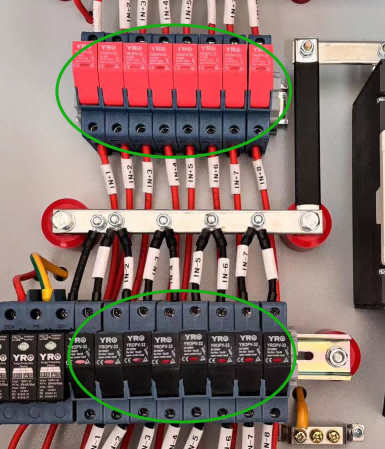

Hovedfunktionen afsikringer det, når strømmen overstiger den nominelle værdi af sikringen,SikringsholderKernen smelter på grund af overophedning og afskærer derved strømmen og beskytter kredsløbet. Du kan se, at der er to rækker med sikringer her. Den røde række ovenfor er forbundet til den positive pol, og den sorte række nedenfor er forbundet til den negative pol. I elektriske forbindelser repræsenterer rød normalt den positive pol, og sort repræsenterer den negative pol. For at undgå ledningsfejl følger udseendets design af YRO -sikringer også dette princip ved hjælp af henholdsvis rød og sort, hvilket gør ledningerne mere intuitive. På denne måde, bare ved at observere farven, kan du tydeligt bestemme den tilsvarende forbindelsesposition og forbedre nøjagtigheden og sikkerheden ved installation.

3. lynrester

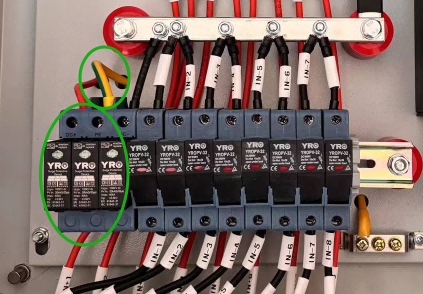

At gå videre, monteret ved siden af ​​den sorte sikring erLightning Arrester. Dets hovedfunktion er at forhindre, at elektrisk udstyr bliver beskadiget af kortvarige overspændinger (bølger). Under driften af ​​udstyret, hvis du bemærker, at indikatorlyset påLightning ArresterBliver rød, det betyder, at det har oplevet et stærkt overspændingschok, såsom en lynnedslag eller selvbeskyttelse på grund af en unormalt høj strøm. På dette tidspunkt er vi nødt til straks at kontrollere driftsstatus for andet elektrisk udstyr for at sikre, at de ikke påvirkes. Det er også vigtigt at kontrollere, om SPD selv skal udskiftes, for at sikre, at den stadig kan give effektiv beskyttelse efterfølgende.

Omhyggelige studerende kan bemærke, at der i distributionsboksen ud over de røde og sorte ledninger også er en usædvanligt iøjnefaldende gul grøn ledning. Denne ledning er forbundet til Lightning Arrester og fungerer som jord. Jordning er en meget vigtig del af elektrisk sikkerhed, det kan være udstyr på grund af fejl eller lækage af elektricitet, der genereres af strømmen sikkert i jorden, for at undgå potentielle farer for elektrisk udstyr og personale. Derfor er denne gule grønne ledning kendt som jordforbindelse, og dens rolle er at sikre, at strømmen ikke flyder gennem udstyrskallen til personalet, for at beskytte systemet og brugernes sikkerhed.

4. Circuit Breaker

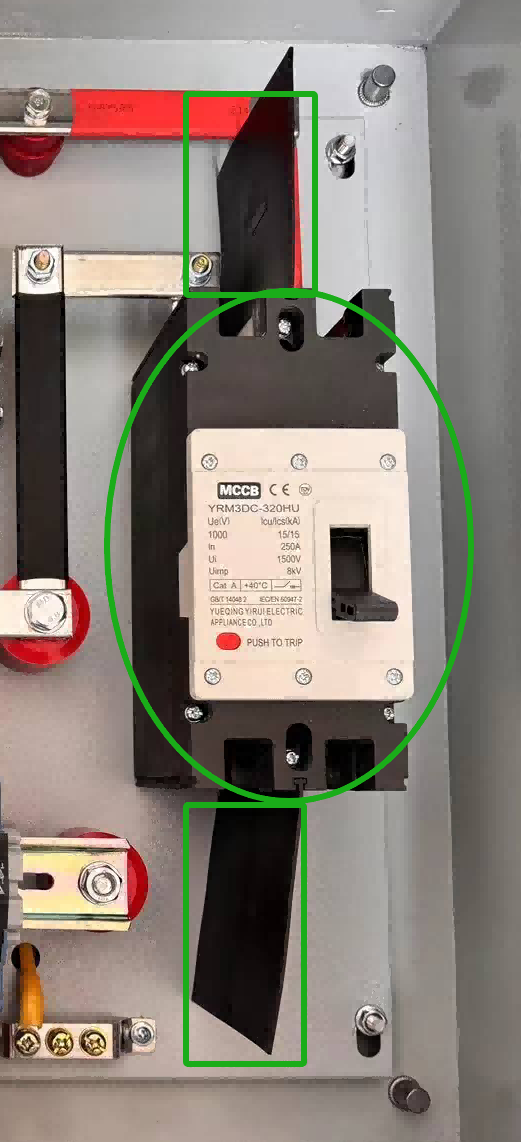

Vores blik flytter tilafbryderLængst til højre. Circuit Breaker er en vigtig komponent i distributionsboksen og bruges hovedsageligt til åbning og lukning af kredsløb. Hvis spændingen er for høj, eller strømmen er for stor, trækker afbryderen automatisk og beskytter således kredsløbets sikkerhed og udstyr.

Der er to sorte ting i nærheden af ​​afbryderen. Disse er lysbue -slukningsplader. Direkte strøm har et kendetegn ved bue. Når den røde ledning og den sorte ledning er tilsluttet, men ikke korte cirkuerede og er bare tæt på hinanden, kan gnister forekomme. Dette er det buende fænomen. Funktionen af ​​lysbue -slukningspladen er at forhindre, at dette sker.

5. Andre

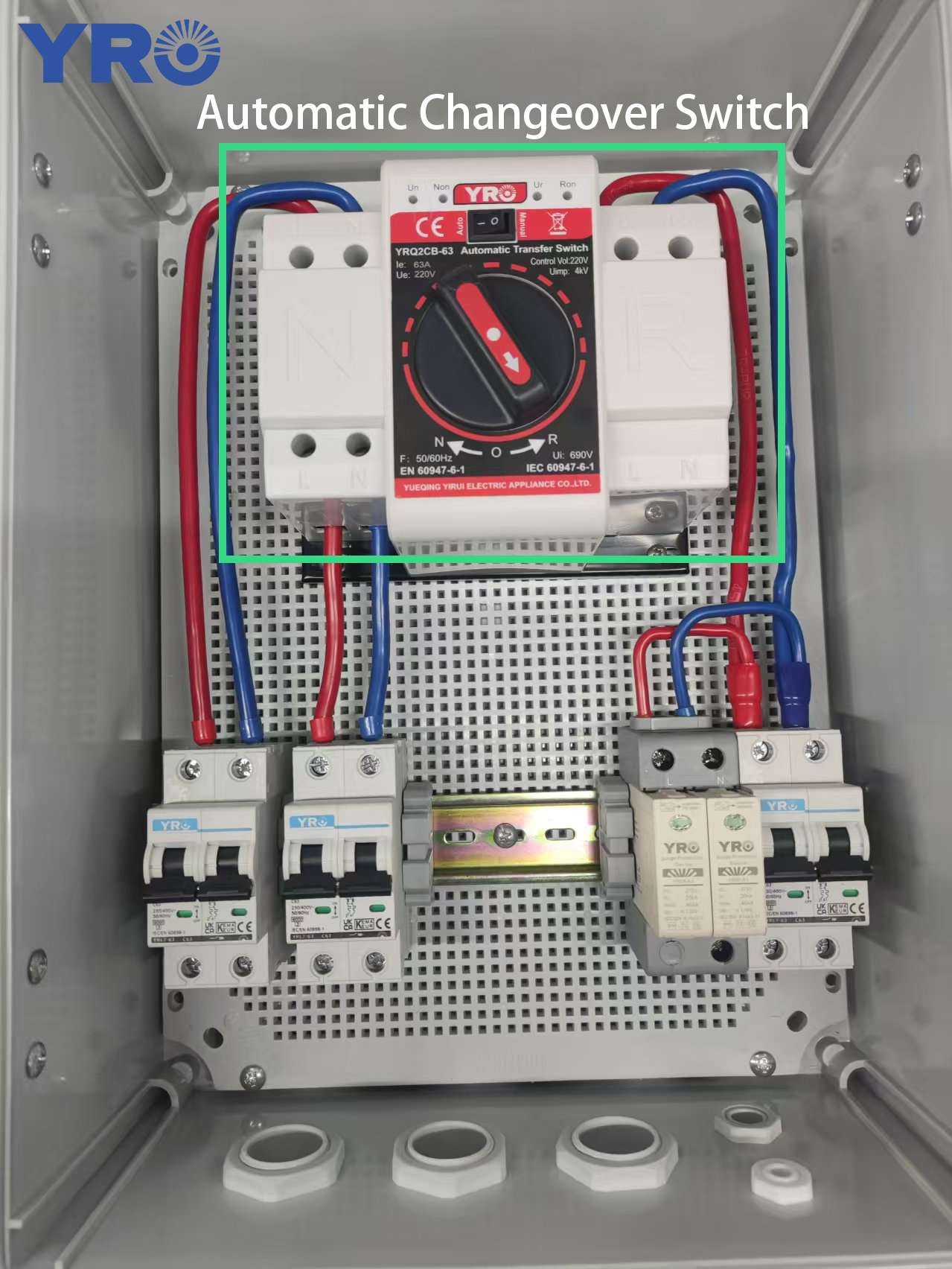

Ud over ovenstående komponenter, over/under spændingsbeskyttere,Automatisk overgangsafbryderFor dobbelt strømforsyninger kan lækagebeskyttere, kontaktorer osv. Også installeres i distributionsboksen. Disse komponenter kan med rimelighed konfigureres i henhold til faktiske behov for at give en mere omfattende strømbeskyttelse og kontrolløsning.
